EQUIPOS ATEX

EQUIPOS ATEX

QUE ES ATEX ?

Tras la palabra ATEX, que resulta de la abreviatura de ATmósfera Explosiva,
se enmarca una serie de Directivas Europeas que han sido traspuestas a los
derechos nacionales de los estados miembros, y que son de obligado cumplimiento.

94/9/CE (ATEX-100) Aparatos y sistemas de protección para uso en
atmósferas explosivas Real Decreto 400/1996

CLASIFICACIÓN DE ZONAS
Para gases, vapores y nieblas:

Zona O (Gas)/Zona 20 (Polvo)
Área de trabajo en la que una atmósfera explosiva consistente en una mezcla de aire y sustancias
inflamables (en forma de gas, vapor, niebla o polvo), está presente de forma permanente o por un
período de tiempo prolongado o con frecuencia.

Zona 1 (Gas)/Zona 21 (Polvo)
Área de trabajo en la que es probable, en condiciones normales de explotación, la formación
ocasional de una atmósfera explosiva consistente en una mezcla con aire de sustancias inflamables
en forma de gas, vapor, niebla o polvo.

Zona 2 (Gas)/Zona 22 (Polvo)
Área de trabajo en la que no es probable, en condiciones normales de explotación, la formación
de una atmósfera explosiva consistente en una mezcla con aire y de sustancias inflamables en
forma de gas, vapor, niebla o polvo en la que, en caso de formarse, dicha atmósfera explosiva
solo permanece durante breves períodos de tiempo.

Ejemplo de clasificacion en un equipo

II , 2 , G , EE , x , Ib , II , A , T3

El primer II indica el grupo electrico:
I estaria diseñado para mineria y II para el resto de lugares

El 2G indica el tipo de atmosfera explosiva G= gas y D= polvo
1G: Zona 0, 2G Zona 1, 3G Zona 2
1D Zona 20, 2D Zona 21, 3D Zona 22
( En este caso Seria apto para gas en zona 1 )

EE x, indica que el equipo cumple con los estandares de seguridad intrinseca de la U.E. y con los
estandares electricos como EN50014 y EN50020

ib, ( II ) indica el tipo de seguridad intrinseca ( Zona 0, Zona I ó Zona II )

A , indica el grupo de gas apropiado con el que se puede trabajar
La clasificacion - A - Sirve para :
Amoniaco, Metano, Etano y Propano,
Etilalcohol, Ciclohexano y n-butano,
Petroleo, Fuel diesel, Fuel oil y n-Hexano,
Acetaldehido
La clasificación - B - Sirve para : Todos los del gupo A y ademas:
Gas ciudad, Nitrilo acrilico e Hidrogeno
Etileno, Etilenoxido, Etilglicol, Carbono-Hidrogeno y Etiléter
La clasificación - C - Sirve para : Todos los del gupo A, B y ademas:
Hidrogeno, Acetileno y Disulfuro de carbono

Por ultimo tenemos el T3 que indica la clase térmica
T1 hasta 450 grados, T2 hasta 300 grados, T3 hasta 200 grados, T4 hasta 135 grados
T5 hasta 100 grados y T6 hasta 85 grados de temperatura.

Frecuencias de uso prohibidas:
VHF: Por definir
UHF: 419.995 y 420.000 MHz.

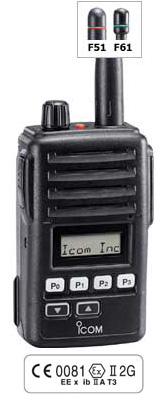

ICOM F-51 ATEX
II 2G EEx ib IIA T3
Portatil 136-174 ó 400-470 Mhz.
Potencia maxima permitida 1W.
Bateria de Li-Ion 1700 mA.
Secrafonia incorporada, 5 Tonos, CTCSS, DTCS.
128 canales programables
Peso con batería 280 grs.
Dimensiones: 56 mm (ancho) x 97 mm (alto) x 36,4 mm (fondo)
P.V.P. 550,00 € + IVA

Directiva ATEX CE Directiva 94/9/CE :
Normas aplicables: EN 60079-0:2006, EN 60079-11:2007, EN 61241-0:2006, EN 61241-1:2004,
EN 60529:1992,IECEx: IEC 60079-11:2006, IEC 60079-0:2004, IEC 61241-0:2004, IEC 60529:1991
Directiva R&TTE: Directiva 99/5/CE :
Normas aplicables: EN300 086-2, EN300 113-2, EN301 489-01, EN301 489-05, EN 60950-1, EN300 219-2

MOTOROLA GP-340 ATEX
Clasificación para Protección en zonas de gas II 2G EEx ib IIC T4
Clasificación para Protección contra polvo II 3D IP5x T60°C
Versiones en VHF 136-174 Mhz y en UHF 403-470 Mhz.
Potencia 1 W. 16 Canales programables.
CTCSS, DTCS, Señalización 5T., Vox, Scanner.
Soporta la prueba de lluvia con arreglo a: MIL STD 810F y IP64 (IEC 529)
Sacudidas y vibraciones: Protección por caja resistente a los impactos superior a
MIL STD 810F y TIA/EIA 603
Incluye: Bateria de litio ATEX y Funda de transporte (de obligada utilización)
Número de Certificación para los equipos UHF: BVS 05 ATEX E 082
P.V.P. 950,00 € + IVA

MOTOROLA GP-380 ATEX
Clasificación para Protección en zonas de gas II 2G EEx ib IIC T4
Clasificación para Protección contra polvo II 3D IP5x T60°C
Versiones en VHF 136-174 Mhz y en UHF 403-470 Mhz.
Potencia 1 W. 255 Canales programables.
CTCSS, DTCS, Señalización 5T., Vox, Scanner.
Soporta la prueba de lluvia con arreglo a: MIL STD 810F y IP64 (IEC 529)
Sacudidas y vibraciones: Protección por caja resistente a los impactos superior a
MIL STD 810F y TIA/EIA 603
Incluye: Bateria de litio ATEX y Funda de transporte (de obligada utilización)
Número de Certificación para los equipos UHF: BVS 05 ATEX E 082
P.V.P. 1100,00 € + IVA

MOTOROLA GP-340 ATEX AZUL
Clasificación para Protección en zonas Gas: II 2G Ex ib IIC T4
Clasificación para Protección contra polvo: II 2D Ex Tda21 IP6x Ib D21 T110°C
Clasificación Protección en MInas: I M2 Ex Ib I
Versiones en VHF 136-174 Mhz y en UHF 403-470 Mhz.
Potencia 1 W. 16 Canales programables.
CTCSS, DTCS, Señalización 5T., Vox, Scanner.
Soporta la prueba de lluvia con arreglo a: MIL STD 810F y IP64 (IEC 529)
Sacudidas y vibraciones: Protección por caja resistente a los impactos superior a
MIL STD 810F y TIA/EIA 603
Incluye: Batería Litio ATEX NNTN7174AR, Clip de cinturon PMLN5134
NO es necesario el uso de funda en este modelo para cumplir ATEX
Número Certificación: BVS 07 ATEX E 095 X
P.V.P. 1000,00 € + IVA

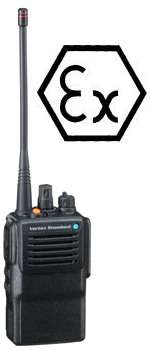

YAESU VX-821 ATEX
II 2 G Ex ib II C T4
La serie VX-821 (136-174VHF y 400-470 UHF ) son transceptores portátiles de gama alta
para uso en radiocomunicaciones comerciales. Su reducido peso y su tamaño compacto facilita
su uso y transporte en las aplicaciones profesionales. La gran robustez (cumplimiento normas
MIL 810 C,D,E) y estudiado diseño de su botonera permiten un uso intensivo en entornos
profesionales de gran desgaste a la vez que simplifican su manejo a usuarios no especializados.
Con 16 canales, 1 W de potencia y todo tipo de señalizaciones posibles (CTCSS, DCS y 5 tonos multiformato)
el VX-821 nos ofrece una gran variedad de posibilidades de su uso en redes profesionales con necesidades
diversas, desde las comunicaciones más básicas hasta las más complejas donde se requiere identificación
de llamada, señales de alarma, secrafonía de baja o alta seguridad, grabador digital de las conversaciones,
sistema V-TRUNK, comunicación de datos, codificador/decodificador ani digital etc
Incluye: cargador de mesa CD37EX ATEX y bateria FNB-V100LiEX
P.V.P. 745,00 € + IVA

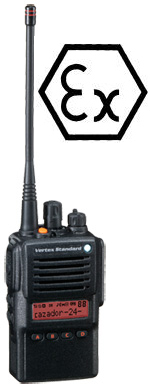

VERTEX VX-824 ATEX
II 2 G Ex ib II C T4
La serie VX-824 ATEX son transceptores portátiles de gama alta para uso en radiocomunicaciones
comerciales homologados con normas ATEX para uso en situaciones potencialmente peligrosas de
producirse explosiones; refinerías, gasolineras, petroleros, gaseoductos etc. Su reducido peso y
su tamaño compacto facilita su uso y transporte en las aplicaciones profesionales.
La gran robustez (cumplimiento normas MIL 810 C,D,E), IP-54,55,57 y estudiado diseño de su botonera
permiten un uso intensivo en entornos profesionales de gran desgaste a la vez que simplifican su
manejo a usuarios no especializados. Además el VX-824 cuenta con una función añadida de
seguridad, la llamada de emergencia de trabajador solitario.
Su pantalla LCD matricial de 19 caractetes en 2 líneas e iconos informaticos facilita al usuario gran
cantidad de información posible; identificación del corresponsal, situación de la red, estatus del equipo etc.
Con 512 canales, 1W de potencia y todo tipo de señalizaciones posibles (CTCSS, DCS y 5 tonos multiformato)
el VX-824 nos ofrece una gran variedad de posibilidades de su uso en redes profesionales con
necesidades diversas, desde las comunicaciones más básicas hasta las más complejas donde se
requiere identificación de llamada, señales de alarma, codificador/decodificador ani digital etc
Incluye: cargador de mesa CD37EX ATEX y bateria FNB-V100LiEX
P.V.P. 775,00 € + IVA

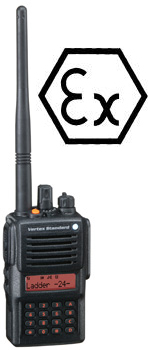

VERTEX VX-829 ATEX
II 2 G Ex ib II C T4
La serie VX-829EX ATEX son transceptores portátiles de gama alta para uso en radiocomunicaciones
comerciales homologados con normas ATEX para uso en situaciones potencialmente peligrosas de
producirse explosiones; refinerías, gasolineras, petroleros, gaseoductos etc. Su reducido peso y su
tamaño compacto facilita su uso y transporte en las aplicaciones profesionales. La gran robustez
(cumplimiento normas MIL 810 C,D,E), IP-54,55,57 y estudiado diseño de su botonera permiten un uso
intensivo en entornos profesionales de gran desgaste a la vez que simplifican su manejo a usuarios
no especializados. Además el VX-829EX cuenta con una función añadida de seguridad, la llamada
de emergencia de trabajador solitario.

Su pantalla LCD matricial de 19 caractetes en 2 líneas e iconos informaticos facilita al usuario gran
cantidad de información; identificación del corresponsal, situación de la red, estatus del equipo etc.
Con 512 canales, 1W de potencia y todo tipo de señalizaciones posibles (CTCSS, DCS y 5 tonos multiformato)
el VX-829EX nos ofrece una gran variedad de posibilidades de su uso en redes profesionales con
necesidades diversas, desde las comunicaciones más básicas hasta las más complejas donde se
requiere identificación de llamada, señales de alarma, codificador/decodificador ani digital etc
Incluye: cargador de mesa CD37EX ATEX y bateria FNB-V100LiEX
P.V.P. 795,00 € + IVA

La seguridad intrínseca respaldada por la calidad de Kenwood

KENWOOD TK-2260EX y TK-3260EX
Clasificación para Protección en zonas Gas: II 2G Ex ib IIC T4
Clasificación para Protección contra polvo: II 2D Ex TD ibD A21 IP6x T110°C
Clasificación Protección mineria: I M2 Ex Ib I
Rango de frecuencias: 136 - 174 MHz. Modelo TK-2260EX
Rango de frecuencias: 440 - 470 MHz. Modelo TK-3260EX
Facilidades de Emergéncia avanzadas
16 canales, Potencia de salida 1.2W RF
Encriptador de Voz Incluido
Señalización digital FleetSync, PTT ID y Llamada Selectiva
5 tonos (normal, 2 y 3 ráfagas) hasta 8 tonos
Batería de duración extra-larga
Cumple: MIL-STD 810 C/D/E/F, IP-64 y IEC 60079-0, 60079-11, 61241-0, 61241-1 & 61241-11
Dimensiones: 61.3 x 128.3 x 49.5 (con batería KNB-58LEX)
Peso (neto): Cuerpo principal: 279g. (con batería KNB-58LEX: 484g)
P.V.P. 929,00 € + IVA Con cargador incluido
